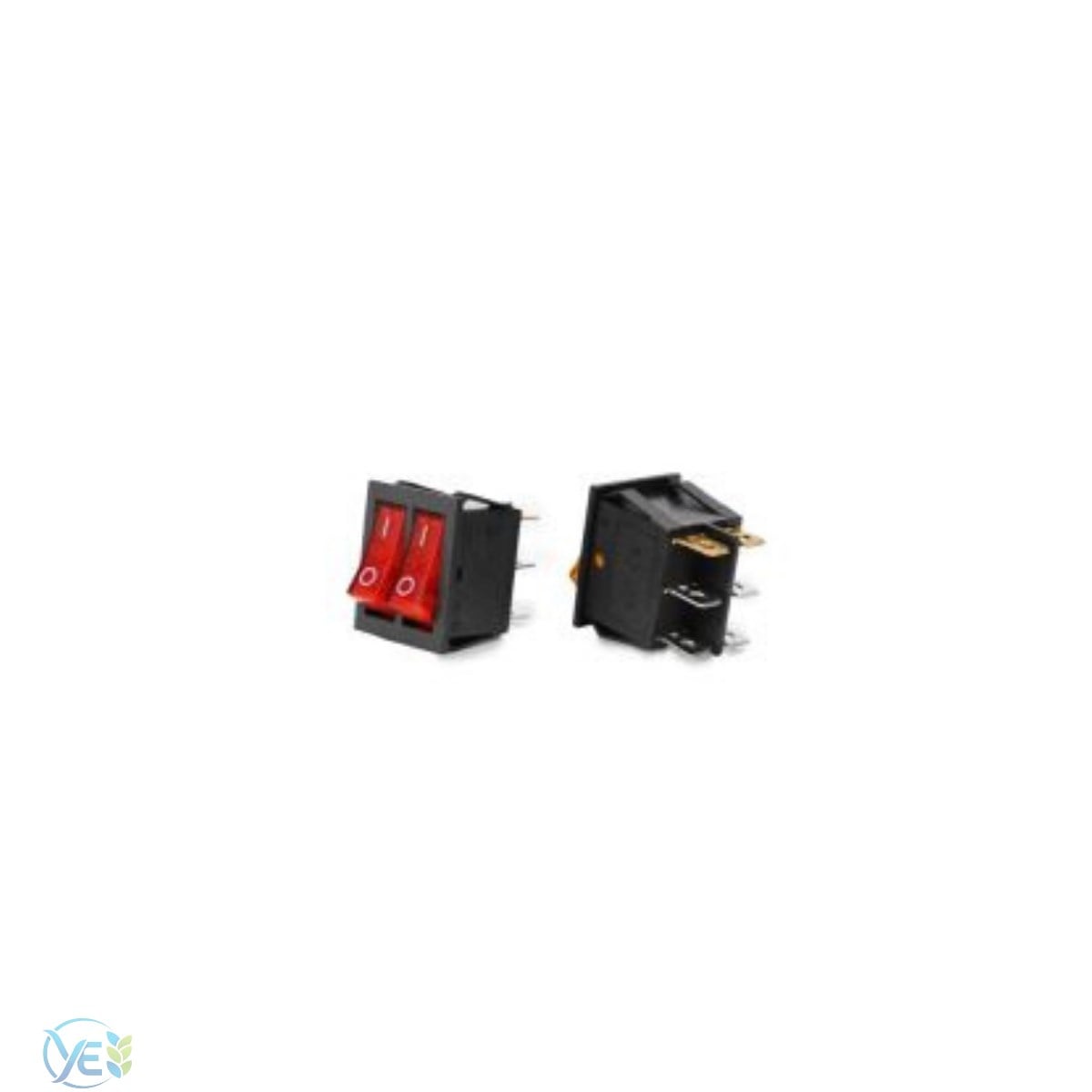

END 1013 İKİLİ IŞIKLI ANAHTAR 6 BACAKLI

END 1013 İKİLİ IŞIKLI ANAHTAR 6 BACAKLI
END ELEKTRİK İKİLİ IŞIKLI ANAHTAR 6 BACAKLI

Teknik Özellikler

• Model: END 1013
• Tip: İkili anahtar (2 ayrı ON/OFF)
• Bağlantı: 6 bacaklı (6 pin)
• Işık: LED / neon göstergeli
• Akım: Genelde 16A
• Gerilim: 220–250V AC
• Montaj: Panel / cihaz içi

6 pinli ışıklı anahtarlar, hem anahtarlama hem de LED devresi içerir

6 Bacaklı Yapı Ne Anlama Gelir?

Bu modelin en önemli farkı:

Toplam 6 pin bulunur:

• 2 pin → 1. anahtar devresi
• 2 pin → 2. anahtar devresi
• 2 pin → LED (ışık) beslemesi

Yani sadece aç/kapa değil
Aynı zamanda durum göstergesi vardır

Işıklı Çalışma Mantığı

• Anahtar AÇIK → LED yanar
• Anahtar KAPALI → LED söner (bağlantıya göre ters olabilir)

Bu sayede:

• Cihazın çalıştığını anında görürsün
• Gece kullanım kolaylaşır

END 1012 vs END 1013

1013 = daha net ve kontrollü bağlantı imkanı

Kullanım Alanları

• Elektrikli ısıtıcılar
• Fırın ve rezistanslı cihazlar
• Makine panoları
• UPS / inverter sistemleri
• Endüstriyel ekipmanlar

Dikkat Edilmesi Gerekenler

• LED için doğru pin bağlantısı şart
• Faz / nötr karışırsa ışık ters çalışır
• Panel tipi → duvar anahtarı değildir
• Yüksek akımda sağlam bağlantı yapılmalı

Kısa Değerlendirme

Durum göstergeli kullanım
İki hattı bağımsız kontrol
Profesyonel bağlantı yapısı

Bağlantısı klasik anahtara göre daha teknik

END 1013, aynı gövde üzerinde iki bağımsız devreyi kontrol edebilen, her iki tuşu da kendinden ışıklı olan ikili (double) rocker anahtardır. 6 bacaklı (pinli) yapısı, her bir anahtar için giriş, çıkış ve lamba nötrü bağlantısına imkan tanır.

Teknik Özellikler

• Tip: İkili Işıklı Anahtar (Independent 2-Gang Rocker Switch).
• Bağlantı: 6 Bacaklı (Pinli) yapıdadır. (Her tuş için 3 pin: 1 Giriş, 1 Çıkış, 1 Lamba Nötrü).
• Işık: Dahili neon lambalıdır; hangi tuş "I" konumuna getirilirse o tuşun içi ışıldar.
• Akım/Gerilim: Her bir anahtar birimi genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
• Montaj: Standart geniş dikdörtgen panel deliklerine uygun, geçmeli (snap-in) yapı.
• Sembol: Her tuşun üzerinde standart "0 - I" baskısı bulunur.

Kullanım Alanları

• Çift Rezistanslı Isıtıcılar: Birinci ve ikinci kademe rezistansları ayrı ayrı veya beraber çalıştırmak için.
• Endüstriyel Mutfak Cihazları: Tost makineleri ve fritözlerde motor/fan ve rezistans kontrolü.
• Kumanda Panoları: İki farklı aydınlatma veya motor hattını tek bir panel noktasından yönetmek.

Avantajları

• Görsel Bildirim: Hangi devrenin aktif olduğunu ışığı sayesinde uzaktan görmenizi sağlar, açık unutulma riskini azaltır.
• Yer Tasarrufu: İki ayrı geniş anahtar yerine tek bir gövde kullanarak panelde daha düzenli bir görünüm sunar.
• Yüksek Dayanım: 16 Amper kapasitesi ile yüksek güç çeken sanayi tipi cihazlarda güvenle kullanılır.

NO+NO 15A/250V - 20A/125V

Terminal : 6,3x08mm

Kontak On-Off

Pin : 6pin

En yaygın olanlardan bazıları:

* Güvenlik ekipmanı

* Elektronik, Oyuncak ve Hobi Devreleri

* Otomasyon ve kontrol panelleri

* Test aletleri

* Laboratuar ekipmanları

* Güç kaynakları

* HVAC ekipmanları
