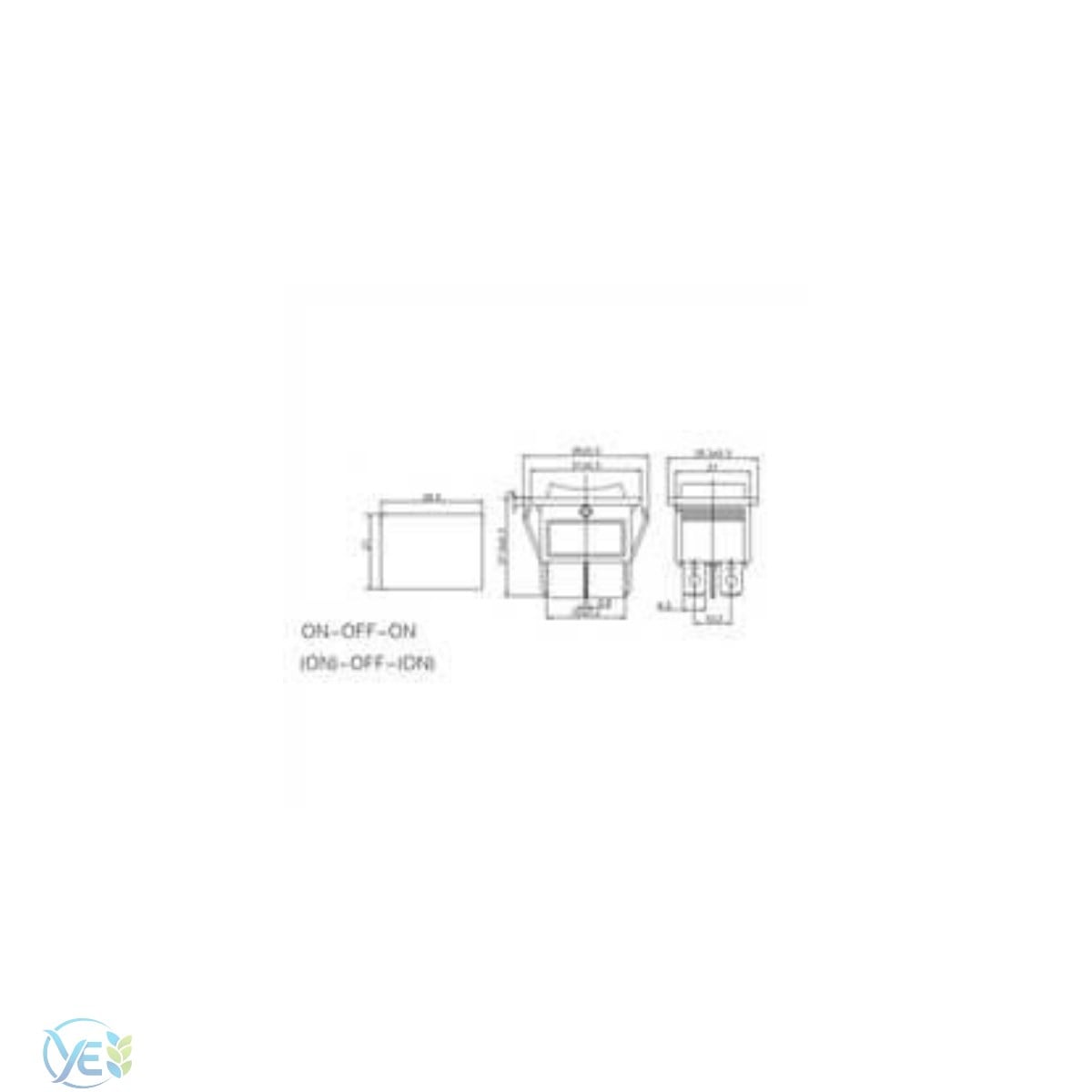

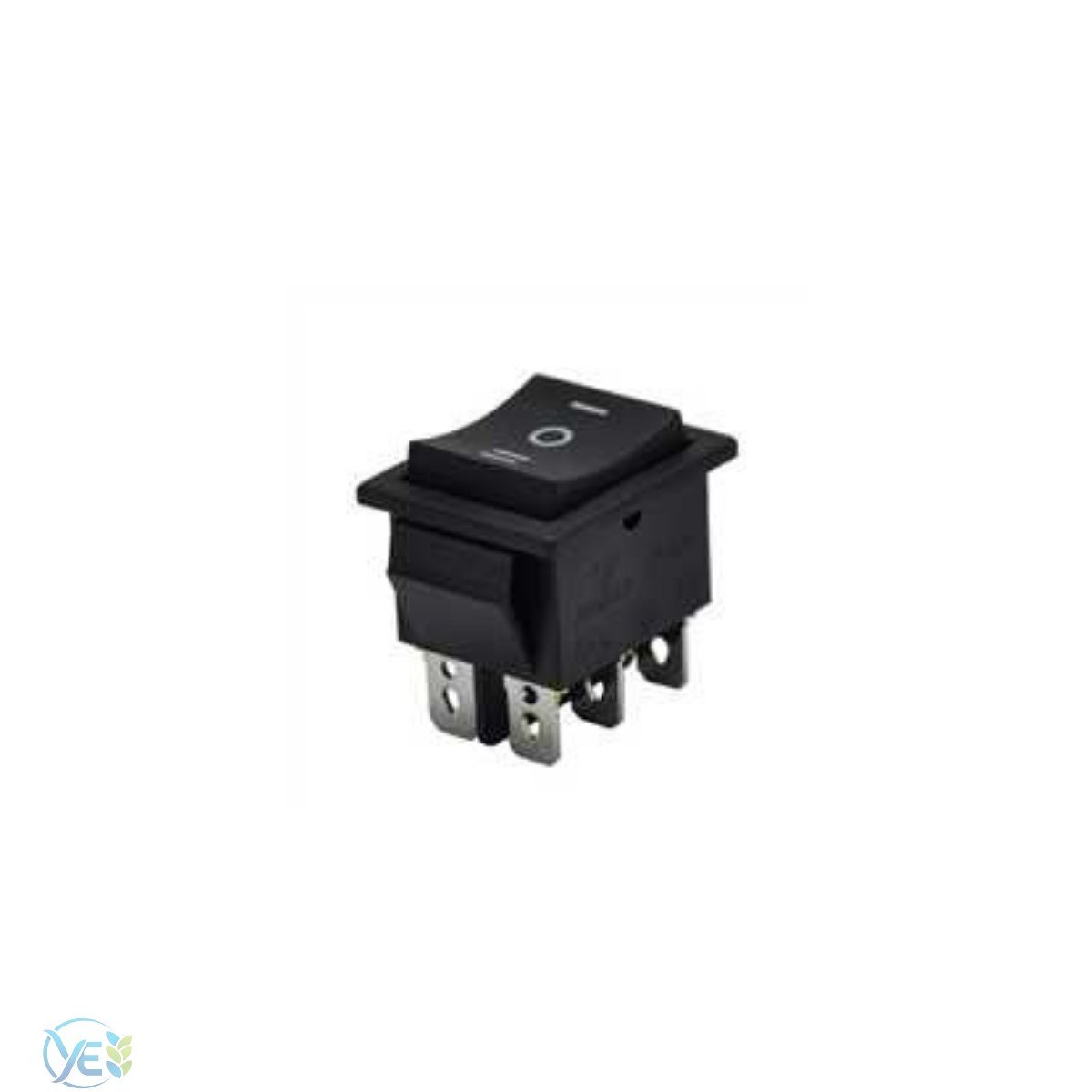

END 1025 GENİŞ IŞIKSIZ ANAHTAR 1-0-2 (YAYLI)

END 1025 GENİŞ IŞIKSIZ ANAHTAR 1-0-2 (YAYLI)

Teknik Özellikler

• Model: END 1025
• Tip: 1-0-2 (ON-OFF-ON)
• Yapı: Yaylı (momentary)
• Işık: Işıksız
• Akım: 16A
• Gerilim: 220–250V AC

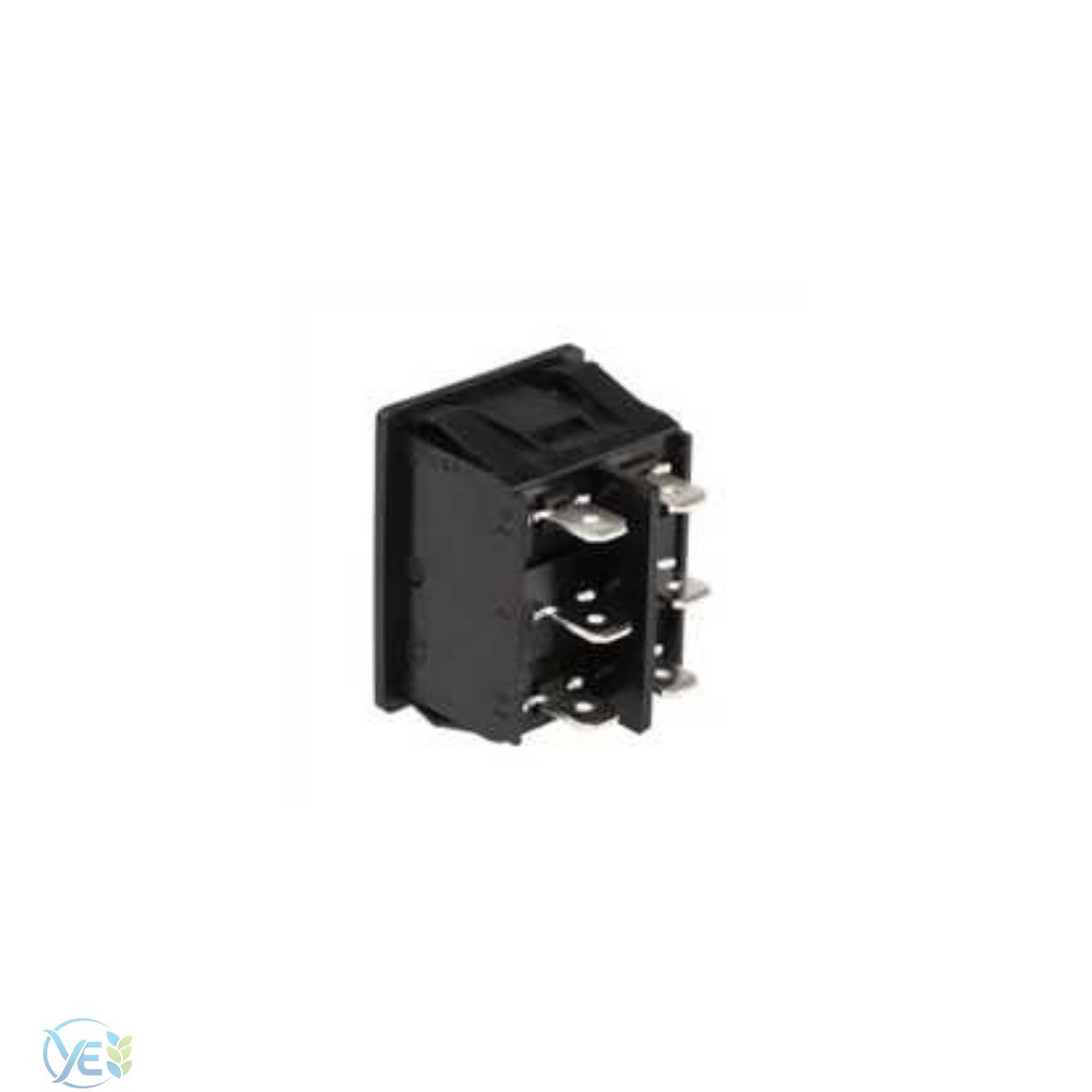

• Pin: Genelde 6 pin (DPDT)
• Montaj: Panel tipi

Geniş Işıksız 6 Pinli Yaylı Anahtar (Mom-Off-Mom) IC-110

Bu tip anahtarlar ON-OFF-ON momentary (yaylı) yapıdadır ve motor yön kontrolünde sık kullanılır

1-0-2 (Yaylı) Ne Demek?

Bu anahtarın çalışma mantığı:

• ⬅️ 1 konumu (basılı) → çalışır
• ⏺️ 0 (orta) → kapalı
• ➡️ 2 konumu (basılı) → çalışır
• ✋ Bırakınca → otomatik ortada (OFF)

Kalıcı değil (basılı tutulur)
Güvenli kontrol sağlar

Çalışma Mantığı

Bu model teknik olarak:

(ON) – OFF – (ON)

• İki yönü de yaylı
• Her iki taraf da anlık (momentary)

DPDT yapı sayesinde:
Polarite değiştirerek motor yönü değiştirilebilir

END 1024 vs END 1025

Aslında aynı çalışma mantığı, sadece isim farklı

Kullanım Alanları

• ⬆️⬇️ Motor ileri–geri kontrol
• Panjur / kepenk
• Lineer aktüatör
• Vinç sistemleri
• Cam kaldırma sistemleri

Dikkat Edilmesi Gerekenler

• Aynı anda iki yön beslenmemeli
• Motorlarda ters bağlantı yakabilir
• Yüksek akımda kontaktör kullanılmalı
• 6 pin bağlantı doğru yapılmalı

Avantajlar

Güvenli (bırakınca kapanır)
Hassas yön kontrolü
Endüstriyel kullanım için ideal

Dezavantaj

• Sürekli açık çalışmaya uygun değil
• Kullanıcı basılı tutmak zorunda

END 1025, geniş tip (22x30 mm) panel kesimleri için tasarlanmış, üç konumlu (I - 0 - II) ve her iki yöne de yaylı (momentary) çalışma prensibine sahip ışıksız bir rocker anahtardır.

Bu anahtar, orta konumda ("0") bekler; sağa veya sola basıldığında devreyi tamamlar, parmağınızı çektiğinizde ise yaylı mekanizması sayesinde otomatik olarak tekrar orta "0" konumuna (kapalıya) döner.

Teknik Özellikler

• Tip: Üç Konumlu Yaylı Anahtar ((ON) - OFF - (ON)).
• Bağlantı: Genellikle 3 bacaklı (tek kutuplu) veya 6 bacaklı (çift kutuplu) versiyonları mevcuttur.
• Işık: Işıksız (Mat plastik tuş yapısı).
• Akım/Gerilim: Genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
• Montaj: Standart 22x30 mm dikdörtgen panel deliklerine uygun, geçmeli (snap-in) tırnaklı yapı.

Kullanım Alanları

• Motor Kontrolü: Vinç, kepenk veya perde sistemlerinde Yukarı - Dur - Aşağı yönlendirmesi için (basılı tutulduğu sürece hareket etmesi istenen yerler).
• Kapak ve Bariyer Sistemleri: Açma ve kapama komutlarının anlık tetikleme (sinyal) ile verildiği devreler.
• Test Cihazları: Kısa süreli enerji verip kontrol edilmesi gereken elektriksel test üniteleri.
• Hobi Devreleri: DC motorların yönünü anlık olarak değiştirmek.

Avantajları

• Güvenlik: Parmağınızı çektiğiniz anda sistemin durmasını sağlayarak kontrol dışı çalışmayı (kaza riskini) önler.
• Dayanıklılık: Işıksız ve basit mekanik yapısı sayesinde ağır sanayi koşullarında uzun ömürlüdür.
• Yüksek Akım: 16 Amper kapasitesi ile motorların ilk kalkış anındaki yüksek akımına direnç gösterir.
